Un downlight mal elegido puede obligar a rehacer un techo, y una conexión deficiente puede provocar disparos del diferencial, parpadeos o sobrecalentamiento. Por eso, saber cómo instalar downlights empieza antes de sacar la corona: hay que confirmar el tipo de luminaria, el hueco disponible y la compatibilidad con la instalación eléctrica.
Esta guía está planteada para sustituir o montar downlights LED empotrables en falsos techos de yeso laminado, escayola o placas similares. Si el circuito es nuevo, hay conductores deteriorados, no existe toma de tierra cuando el equipo la exige o se trabaja en un local con requisitos específicos, la intervención debe realizarla un instalador autorizado.
Antes de instalar downlights: revise luminaria y techo
El downlight empotrable no se define solo por su diámetro exterior. La medida determinante es el diámetro de corte, es decir, el agujero que debe practicarse en el techo. Una luminaria de 90 mm de diámetro visible puede requerir, por ejemplo, un corte de 75 mm. Consulte siempre la ficha técnica o el embalaje antes de perforar.
También hay que identificar cómo se alimenta el equipo. Muchos downlights LED actuales se conectan directamente a 230 V y llevan el driver integrado. Otros incorporan un driver externo, que debe quedar alojado en el hueco del falso techo, sin quedar prensado ni en contacto con materiales que puedan retener calor. No conecte una luminaria LED de baja tensión directamente a la red si necesita fuente de alimentación.
Revise además la clasificación eléctrica. Los equipos de clase II disponen de doble aislamiento y normalmente no requieren conductor de tierra. Los de clase I sí deben conectarse a tierra. La protección IP también condiciona la ubicación: en baños, cocinas, porches o zonas expuestas a humedad, la luminaria debe tener el grado de protección adecuado para cada volumen y emplazamiento.
Antes de empezar, confirme estos cuatro puntos:
- El diámetro de corte y la profundidad mínima de empotramiento.
- La potencia, tensión de alimentación y tipo de driver del downlight.
- La presencia de aislamiento térmico, vigas, tubos, conductos o perfiles sobre el techo.
- La compatibilidad con regulador, si el circuito incorpora un dimmer.
La distancia libre sobre la luminaria no es un detalle menor. Aunque un LED consume menos que una lámpara halógena, el driver y los componentes electrónicos generan calor. Respete las separaciones indicadas por el fabricante y no cubra el aparato con lana mineral, aislamiento proyectado u otros materiales salvo que el modelo esté diseñado expresamente para ese uso.
Material necesario para el montaje
Para una sustitución sencilla suele bastar con un detector de tensión homologado, destornilladores aislados, pelacables, alicates de corte, conectores de conexión adecuados y una corona para pladur o escayola del diámetro especificado. Añada una cinta métrica, lápiz y gafas de protección si va a abrir nuevos huecos.
En una instalación nueva también necesitará cable adecuado para iluminación, tubo corrugado o canalización cuando corresponda, cajas de derivación accesibles y elementos de fijación. No deje empalmes retorcidos con cinta aislante dentro del falso techo. Utilice bornes o conectores homologados y respete la sección del conductor definida para el circuito.
Si se sustituyen varios puntos de luz, conviene preparar todas las luminarias, drivers y conectores antes de trabajar. Esto evita mezclar modelos con distintos cortes, temperaturas de color o sistemas de conexión. En La Tienda de Electricidad, resulta útil agrupar en la misma compra iluminación, conectores, herramientas, cable y mecanismos para evitar interrupciones durante el montaje.
Cómo instalar downlights con seguridad
1. Desconecte el circuito y compruebe ausencia de tensión
Baje el magnetotérmico correspondiente al circuito de iluminación desde el cuadro eléctrico. No se limite a apagar el interruptor de pared: el punto puede seguir teniendo tensión por una conexión incorrecta, un retorno o una derivación previa.
Compruebe la ausencia de tensión en los conductores con un comprobador apropiado antes de manipularlos. Si no puede identificar con certeza el circuito o encuentra cables con aislamiento dañado, detenga el trabajo. La seguridad eléctrica no admite comprobaciones por intuición.
2. Marque la posición de cada luminaria
La distribución influye tanto en el resultado lumínico como en la viabilidad de la instalación. Marque los centros manteniendo una separación regular entre downlights y evitando perfiles metálicos, vigas, registros, tuberías y cajas existentes.
Como criterio orientativo, un techo residencial de altura estándar suele funcionar mejor con una disposición homogénea que con muchos puntos concentrados. Sin embargo, la separación real depende de los lúmenes, el ángulo de apertura, el color de paredes y techos, la altura de la estancia y el uso del espacio. Para iluminación general, un haz muy cerrado deja zonas oscuras; para resaltar una encimera o una pared, puede ser justo lo que se necesita.
3. Abra el hueco con la medida exacta
Perfore despacio con una corona del diámetro de corte indicado para el modelo. Antes de atravesar completamente el techo, compruebe que no hay obstáculos detrás. En falsos techos con perfiles, una pequeña inspección previa por un punto existente o con una sonda puede evitar un corte inutilizable.
Retire el polvo y pruebe el cuerpo del downlight en seco. Debe entrar sin forzarlo y las patillas de sujeción deben poder apoyarse correctamente sobre la placa. Si el agujero queda demasiado grande, las grapas no asegurarán la luminaria y no conviene improvisar rellenos que impidan disipar el calor.
4. Prepare y conecte los conductores
Pele únicamente la longitud indicada por el conector. En una instalación monofásica habitual, el conductor de fase se identifica generalmente en marrón, negro o gris; el neutro suele ser azul y la tierra verde-amarillo. Aun así, los colores no sustituyen una comprobación profesional, especialmente en instalaciones antiguas o modificadas.
Conecte fase y neutro en los bornes marcados como L y N. Si el aparato es de clase I, conecte también el conductor de protección al borne de tierra. Cuando existe un driver externo, la entrada del driver se conecta a la red y la salida se conecta solo a la luminaria compatible. No prolongue, corte ni mezcle cables de salida del driver si el fabricante no lo autoriza.
Asegure las conexiones con bornes adecuados y verifique tirando suavemente de cada conductor. El empalme debe quedar protegido, sin cobre visible y sin tensión mecánica sobre el cable. Si hay varios downlights en el mismo circuito, la derivación debe realizarse con una solución ordenada y dimensionada, no acumulando conductores en un hueco reducido.
5. Aloje el driver y fije el downlight
Introduzca primero el driver o la caja de conexión en el falso techo, procurando que quede accesible desde el hueco de la luminaria para futuras revisiones. Colóquelo sin aplastarlo contra perfiles y dejando espacio para la ventilación que requiera el equipo.

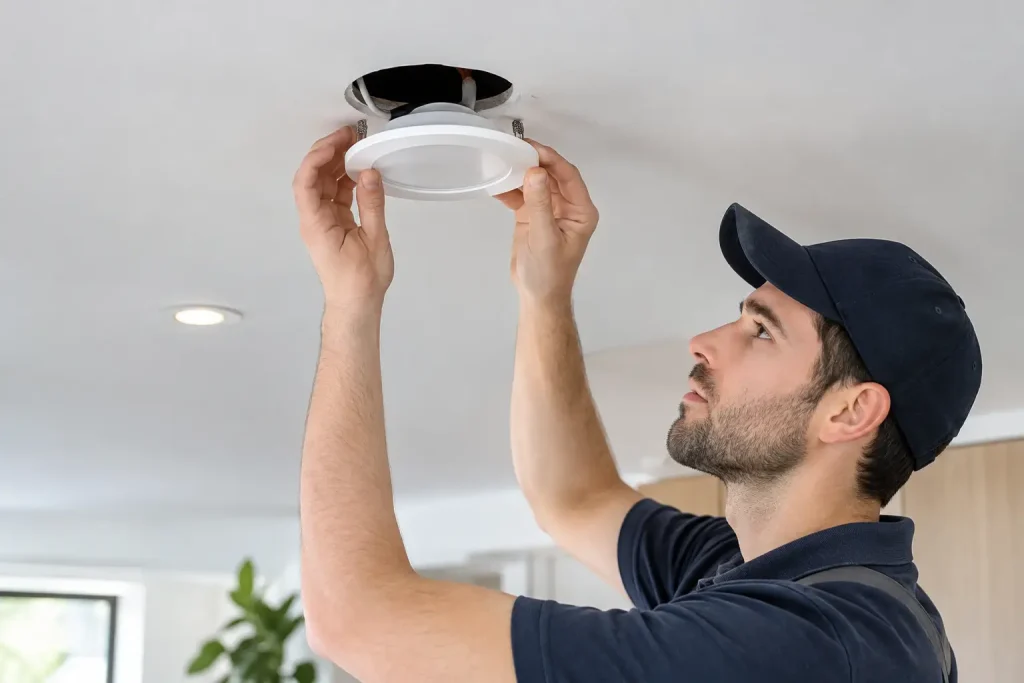

Comprima las dos patillas laterales del downlight, introduzca el cuerpo en el orificio y suéltelas una vez superada la placa. La luminaria debe quedar a ras del techo, firme y sin deformar el acabado. Si el aro queda inclinado o una patilla no apoya, retire la unidad y corrija el problema antes de energizar.
6. Restablezca la corriente y haga las comprobaciones
Active de nuevo el magnetotérmico y encienda el circuito. Compruebe que todos los puntos encienden con la misma estabilidad, sin zumbidos, parpadeos ni calentamiento anormal después de unos minutos de funcionamiento.
Si el downlight regulable parpadea al usar un dimmer, no presuponga que está averiado. La causa frecuente es una incompatibilidad entre el regulador y el driver LED, una carga mínima no alcanzada o un modelo de luminaria no regulable. Verifique las especificaciones de ambos equipos antes de sustituir componentes.
Errores que conviene evitar
El error más habitual es comprar por el diámetro exterior y no por el diámetro de corte. Le siguen instalar luminarias de interior en zonas húmedas, ocultar drivers sin ventilación y utilizar reguladores convencionales con LED sin comprobar la compatibilidad.
También conviene evitar mezclar temperaturas de color en una misma estancia. Un downlight de 3000 K junto a otro de 4000 K produce una diferencia visible, incluso si ambos tienen el mismo acabado. Para viviendas, el blanco cálido suele encajar en salones y dormitorios; el blanco neutro se usa con frecuencia en cocinas, baños, zonas de trabajo y espacios comerciales. La elección depende del ambiente buscado y de la tarea que se realiza bajo esa luz.
Cuando el techo no permite empotrar con seguridad por falta de profundidad, aislamiento o presencia de instalaciones, un plafón LED de superficie puede ser una solución más práctica. No todos los proyectos necesitan forzar un empotrable.
Un montaje correcto deja algo más que una luz encendida: deja conexiones verificables, espacio de disipación y una luminaria fácil de mantener. Planifique las medidas, confirme la compatibilidad y tenga a mano todos los materiales antes del primer corte; es la forma más eficiente de que cada downlight quede donde debe y funcione como debe.
