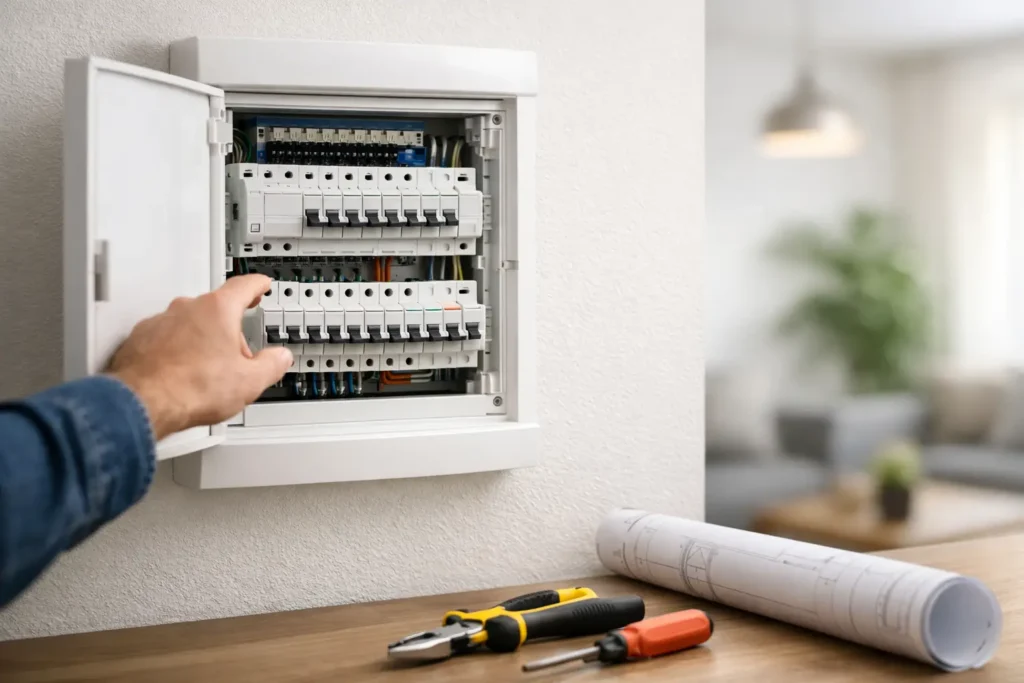

Cuando una reforma se atasca por falta de espacio, casi siempre hay un culpable silencioso: el cuadro eléctrico para vivienda se quedó corto. Pasa en pisos antiguos, en unifamiliares ampliadas y también en obras nuevas mal dimensionadas. Elegir bien el cuadro no es solo una cuestión de orden. Afecta a la seguridad, a la capacidad de ampliación y al tiempo que se pierde después en adaptaciones, peines, embarrados y tapas incompatibles.
Qué debe tener un cuadro eléctrico para vivienda
En vivienda, el cuadro no es una caja cualquiera para alojar magnetotérmicos. Es el punto de distribución y protección de toda la instalación. Su configuración dependerá de la electrificación prevista, del número de circuitos, del nivel de equipamiento de la casa y de si hay previsión de crecimiento con climatización, recarga de vehículo eléctrico, fotovoltaica o automatización.
La base suele incluir envolvente, carril DIN, embarrado o espacio para embarrado, borneros según modelo y suficiente capacidad modular. A partir de ahí entran las protecciones: interruptor general automático, protector contra sobretensiones si corresponde, diferenciales y magnetotérmicos por circuito. En algunos montajes también interesa dejar hueco para contactores, temporizadores, módulos de medida o elementos de control.
El error más común en compra no está en la marca, sino en el cálculo de módulos. Muchos cuadros quedan completos el día de la instalación y obligan a sustituir la envolvente cuando aparece una ampliación mínima. Si la vivienda va a incorporar nuevos consumos a medio plazo, conviene preverlo desde el principio.
Cómo dimensionar el cuadro según la vivienda
No se dimensiona igual un apartamento con electrificación básica que una vivienda con cocina totalmente eléctrica, aerotermia y varios cuadros secundarios. El número de circuitos manda, pero no es el único criterio. También influye la forma de agrupar protecciones, el tipo de diferencial empleado y el espacio de maniobra que se quiera mantener para mantenimiento o reposición.
Capacidad modular real
La ficha del cuadro indica el número de módulos, pero hay que leerla con sentido práctico. Una envolvente de 24 módulos puede parecer suficiente sobre plano y quedarse justa si se añaden sobretensiones, varios diferenciales o elementos auxiliares. En vivienda, dejar un margen libre razonable evita cambios prematuros y facilita futuras intervenciones.
Como orientación operativa, muchos instaladores ya no trabajan con el mínimo exacto salvo en reposiciones muy cerradas. Si el cálculo da una necesidad ajustada, suele ser más eficiente subir un tamaño. La diferencia de coste entre un cuadro justo y uno con reserva suele ser menor que el coste de rehacer el montaje más adelante.
Superficie y previsión de cargas
Una vivienda pequeña con pocos receptores puede resolverse con una configuración sencilla. En cambio, una vivienda media o grande, especialmente si tiene horno, vitro, termo, climatización por zonas, bomba de calor, secadora o línea dedicada a recarga, necesita más módulos y una distribución más clara.
También conviene valorar si habrá circuitos separados para alumbrado exterior, garaje, riego, piscina o anexos. En esos casos, incluso cuando la instalación actual no los monte de inmediato, la previsión en el cuadro principal ahorra tiempo de obra y material de sustitución.
Empotrado o de superficie
La decisión entre empotrar o instalar en superficie no es estética únicamente. Afecta al tiempo de montaje, a la facilidad de reforma y al tipo de pared disponible.
El cuadro empotrado suele ser la opción más habitual en vivienda nueva o en rehabilitaciones integrales. Queda integrado y ofrece mejor acabado, pero exige hueco suficiente, previsión en albañilería y medidas bien cerradas. Si el tabique es limitado o la reforma es parcial, cualquier desviación complica la instalación.
El cuadro de superficie resuelve mejor ciertas sustituciones y zonas técnicas donde prima la accesibilidad. En cuartos de instalaciones, garajes o ampliaciones puntuales, puede ser la opción más práctica. No siempre encaja en zonas visibles de la vivienda, pero a nivel de mantenimiento resulta muy cómodo.
Materiales, protección y calidad de la envolvente
No todos los cuadros ofrecen la misma calidad de plástico, rigidez, cierre o espacio interno. Para una compra eficiente, hay varios puntos que conviene revisar antes de meter el producto en cesta.
Primero, la solidez de la envolvente. Un cuadro con tapa frágil o poca profundidad complica el cableado y envejece peor. Segundo, el grado de protección adecuado para el entorno. En interior doméstico estándar no se exige lo mismo que en zonas húmedas, cuartos técnicos o espacios con polvo. Tercero, la compatibilidad con accesorios, tapas, puertas, bornes y elementos de fijación.
En marcas con gama desarrollada, también es útil que existan referencias ampliables, kits de unión o repuestos. Esto tiene valor en mantenimiento, sobre todo cuando se trabaja en promociones, comunidades o viviendas donde interesa mantener homogeneidad de serie.
Protecciones dentro del cuadro eléctrico para vivienda
Comprar la envolvente sin pensar en las protecciones es una visión incompleta. El cuadro debe organizar de forma clara los dispositivos de protección y permitir una intervención limpia. Si los aparatos quedan forzados, sin espacio para cableado o con peinado improvisado, la instalación pierde orden y mantenibilidad.
Diferenciales y magnetotérmicos
La cantidad y reparto de diferenciales dependen del diseño de la instalación. Agrupar demasiados circuitos bajo un único diferencial puede simplificar el coste inicial, pero penaliza la selectividad funcional cuando aparece una fuga. Separar zonas o usos suele dar mejor servicio, aunque ocupe más módulos.
Con los magnetotérmicos sucede algo parecido. Más allá del calibre y la curva que correspondan, interesa que el cuadro permita identificar con claridad cada circuito y dejar una distribución lógica. En vivienda, una rotulación correcta ahorra tiempo al profesional y evita maniobras erróneas al usuario final.
Sobretensiones y espacio de reserva
En muchas instalaciones actuales, la protección contra sobretensiones ya no debería tratarse como un extra anecdótico. En determinadas zonas o configuraciones es un elemento muy recomendable, y su presencia ocupa módulos que deben contemplarse desde el principio.
Además, si la vivienda puede incorporar domótica, climatización adicional o un cargador de coche eléctrico, reservar espacio deja de ser prudencia y pasa a ser una decisión de compra sensata.
Errores habituales al elegir cuadro
El primer error es comprar por precio sin revisar la serie, la profundidad y los accesorios disponibles. Un cuadro económico puede servir para una reposición simple, pero no siempre compensa si el montaje requiere más tiempo o si faltan componentes compatibles.
El segundo es no pensar en la ampliación. El tercero, mezclar criterios de vivienda con necesidades de local técnico o viceversa. Y el cuarto, muy frecuente, es no comprobar medidas reales de empotramiento, puerta y marco, especialmente en sustituciones de cuadros antiguos.
También conviene evitar compras cerradas solo por número de módulos nominales. Dos envolventes con la misma capacidad pueden ofrecer una experiencia de montaje muy distinta. La accesibilidad al cableado, el espacio entre filas y la calidad de fijación cambian bastante entre gamas.
Qué revisar antes de comprar
Antes de seleccionar un cuadro, lo eficiente es validar cinco puntos: tipo de instalación, número actual de módulos, ampliaciones previstas, formato de montaje y entorno de uso. Con eso ya se filtra gran parte del catálogo sin perder tiempo en referencias que no aplican.
Después toca la parte más práctica: comprobar dimensiones, número de filas, puerta opaca o transparente si interesa visualización, posibilidad de accesorios y compatibilidad con la línea de protecciones que se va a instalar. Para el profesional, esta verificación evita devoluciones. Para el particular, evita comprar una caja que luego el instalador no puede aprovechar.
Si además se necesita resolver toda la instalación en una sola compra, tiene sentido trabajar con una tienda especializada que reúna cuadro, protecciones, peines, cable, canalización y pequeño material. Ahí el ahorro no está solo en precio. Está en no fragmentar el pedido ni perder tiempo buscando referencias dispersas. En un catálogo amplio como el de La Tienda de Electricidad, ese enfoque resulta especialmente útil cuando hay que combinar distintas familias de producto en la misma intervención.
Cuándo conviene sustituir el cuadro completo
Hay casos donde no merece la pena parchear. Si el cuadro existente es antiguo, no tiene espacio, presenta deterioro en tapa o fijaciones, o arrastra una distribución desordenada por ampliaciones sucesivas, la sustitución completa suele ser la salida más limpia.
También conviene plantearla cuando se reforma cocina, baños o zonas de alto consumo y la instalación eléctrica se redistribuye. Aprovechar esa intervención para instalar un cuadro más capaz simplifica el trabajo y deja margen para futuras necesidades sin volver a abrir obra.
Elegir un buen cuadro eléctrico para vivienda no va de sobredimensionar por sistema ni de comprar lo más barato disponible. Va de ajustar capacidad, protección y montaje al uso real de la casa, dejando margen para lo que casi siempre termina llegando después. Si el cuadro nace bien resuelto, el resto de la instalación trabaja con menos problemas y cada ampliación futura resulta mucho más sencilla.
